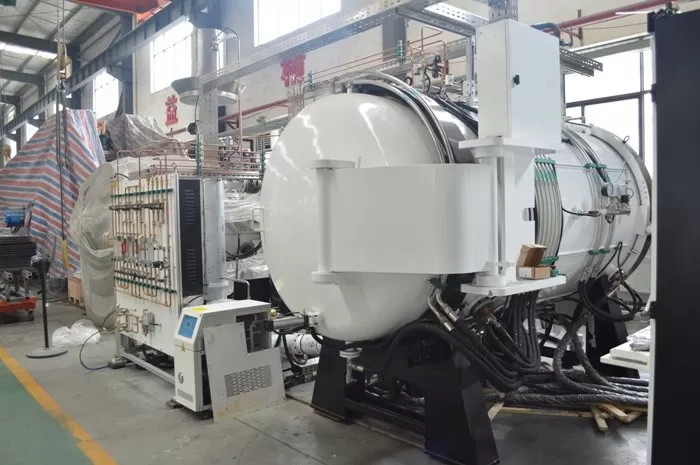

Horno integrado de sinterización al vacío y desengrasamiento
Apto para el desengrasamiento de carburo cementado, aleación de alta densidad, productos de acero inoxidable, aleación de alta temperatura, material magnético, productos de polvo cerámico, carburo, etc.
Características del producto
1El cuerpo del horno es una estructura horizontal de una sola cámara refrigerada por agua, y la puerta del horno adopta una estructura de chaqueta refrigerada por agua.y la capa interior es de acero inoxidableLas bridas de los dos extremos están soldadas al cilindro y a la cubierta del horno, respectivamente.
2Para mejorar el grado de control de automatización, las válvulas principales en cada tubería del sistema de vacío de este horno son válvulas neumáticas, que son intuitivas y convenientes de operar.
3El sistema está equipado con dos medidores de caudal del rotor de vidrio para ajustar el caudal del gas rellenado en el horno respectivamente.
4En el cuerpo del horno se instala un manómetro eléctrico de contacto para controlar la presión en el horno.puede liberar automáticamente la presión para garantizar el funcionamiento seguro del sistema.
5Durante la fase de desengrasamiento, una pequeña cantidad de gas se puede rellenar adecuadamente de acuerdo con el contenido de grasa del producto para lograr la desengrasamiento direccional del flujo de aire.
6El dispositivo de refrigeración rápida está compuesto por un motor, un impulsor de ventilador, un radiador incorporado y una puerta de ventilación en la pantalla de aislamiento térmico.El horno se llena de gas inerte Ar para enfriar rápidamente la pieza de trabajo.
|
Número de modelo |
Las disposiciones de la UNDSJL-30El número de unidades |
El número de la UNDSJL-40El valor de las emisiones de CO2 |
El número de la UNDSJL-50El valor de las emisiones de CO2 |
|
Suministro de energía nominal |
Las demás:, 50 Hz/60 Hz |
Las demás:, 50 Hz/60 Hz |
Las demás:, 50 Hz/60 Hz |
|
Estructura del horno |
chaqueta horizontal de una sola cámara refrigerada por agua, estructura de sujeción manual de dos puertas |
chaqueta horizontal de una sola cámara refrigerada por agua, estructura de sujeción manual de dos puertas |
chaqueta horizontal de una sola cámara refrigerada por agua, estructura de sujeción manual de dos puertas |
|
Temperatura nominal del horno |
1550°C |
1550°C |
1550°C |
|
Uniformidad de la temperatura del horno |
± 5°C |
± 5°C |
± 5°C |
|
Grado de vacío límite de frío del horno vacío |
2p |
2p |
2p |
|
Tasa de aumento de la presión |
1pa/h |
1pa/h |
1pa/h |
|
Dimensiones de la zona de trabajo (ancho)× altura × longitud) |
300Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
400Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
500Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
|
Potencia de calefacción |
Alrededor de 75KW |
Alrededor de 90KW |
Alrededor de 135KW |
|
Tasa de desvaciado |
≥96% (El agente de formación es parafina, en condiciones de desvaxado de gas de lastre negativo) |
≥96% (El agente de formación es parafina, en condiciones de desvaxado de gas de lastre negativo) |
≥96% (El agente de formación es parafina, en condiciones de desvaxado de gas de lastre negativo) |
|
Tasa máxima de calentamiento del horno vacío |
15°C/min |
15°C/min |
15°C/min |
|
Medio ambiente de trabajo |
Gas de vacío o inerte(Ar o N2) |
Gas de vacío o inerte(Ar o N2) |
Gas de vacío o inerte(Ar o N2) |
|
Presión del gas de enfriamiento |
Se aplicará una presión máxima de 0,15 MPa. |
Se aplicará una presión máxima de 0,15 MPa. |
Se aplicará una presión máxima de 0,15 MPa. |
|
Presión nominal del agua de refrigeración |
0.1- 0,2 M Pa |
0.1- 0,2 M Pa |
0.1- 0,2 M Pa |
|
Temperatura del suministro de agua |
≤ 28°C |
≤ 28°C |
≤ 28°C |
|
Peso muerto nominal |
150 kg de peso |
300 kg de peso |
500 kg de peso |
