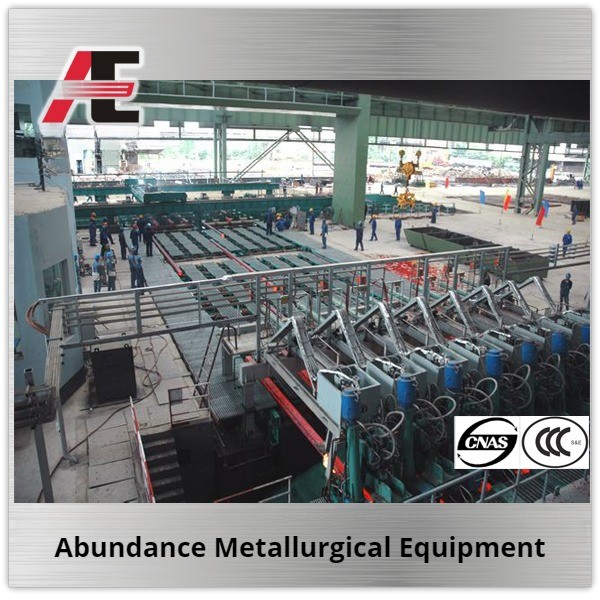

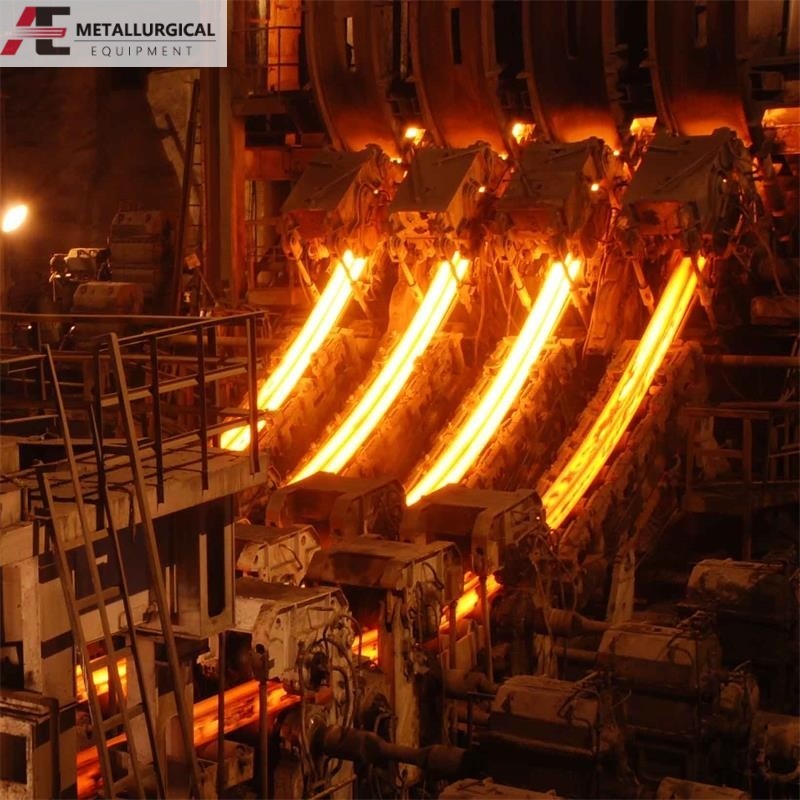

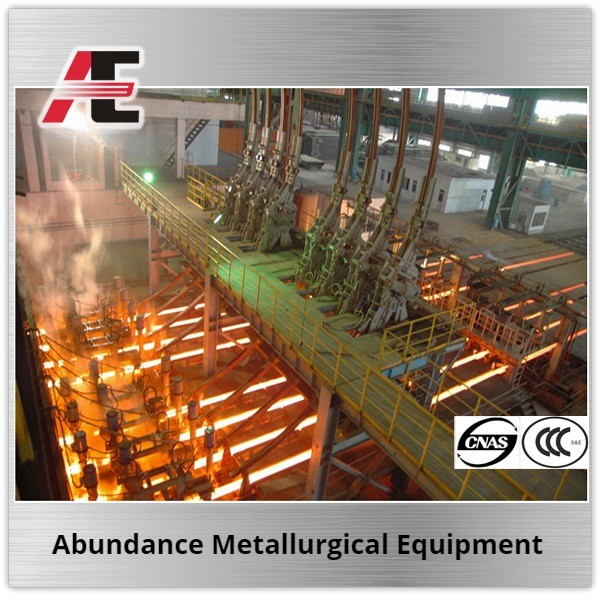

Máquina de fundición continua CCM
Descripción del producto
Tipo de rueda de fijación Tipo de arco completo
Radio del arco (m) R4-8m
Distancia entre las hebras (mm) 1250
Número de hebras 1 a 10 hebras
Sección transversal de la pila (mm) 80*80-200*200mm
Duración de la embarcación (m) 3-12 m
Calidad de acero fundido: acero de carbono normal, acero de baja tolerancia, acero rodante
Velocidad de fundición m/min 0-3.5
Velocidad de transmisión de la barra ficticia m/min 0,5 - 4
Tipo de barra ficticia Barra ficticia rígida
Modo de fundición Boquilla deslizante - Boquilla larga de inmersión - Escoria de protección
Método de corte de bolitas Máquina de corte de llama
Modo de salida de las barras: mesa de rodillos terminal - tipo de cadena de extracción de la máquina -carril deslizante cama de enfriamiento
longitud total de la rueda (m) aproximadamente 40
Descripción:
La barra ficticia se utiliza en la máquina de fundición continua.
Aplicación:
La barra de maniquí se utiliza para el tracto y conducir la hebra enfriada y solidificada y ponerlo fuera porla máquina de extracción y rectificación.
Características:
Para evitar la deformación del cuerpo de la barra del maniquí debido al calentamiento,el maniquí está equipado con una tubería de agua de enfriamiento dentro del cuerpo de la barra; presenta las características de menor deformación, larga vida útil, estructura y instalación sencillas,fácil operación y mantenimiento.
Especificación:
1. Partes de máquinas CCM
2. Rayo de arco diversificado
3. Las líneas diversificadas
4Más operaciones para la máquina CCM
Parámetro técnico:
|
Radius de la proa exterior del cuerpo de la barra |
R3000mm, R4000mm, R5250mm, R6000mm, R7000mm, R8000mm, R10000mm |
|
Dimensión de la sección del cuerpo de la barra |
80x80mm, 100x100mm, 120x120mm, 150x150mm, 160x160mm, 180x180mm y 200x200mm |
